重塑图形计算 NVIDIA GTX280性能实测

CNET中国·PChome.net 类型:原创作者: kevin 责编:张杨时间:2008-07-03

GeForce GTX280 内部细节赏析

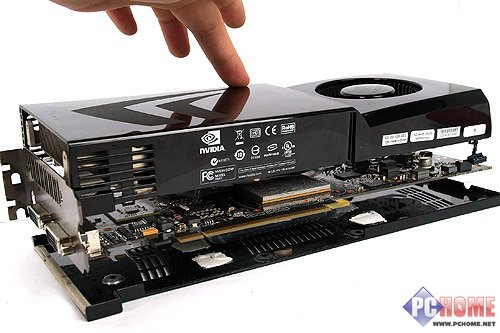

拆开以后可以看到，显卡有三部分组成：主卡、散热器和外壳。

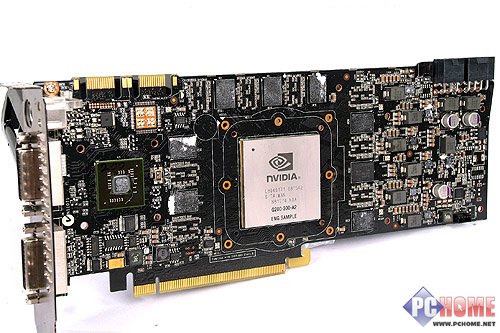

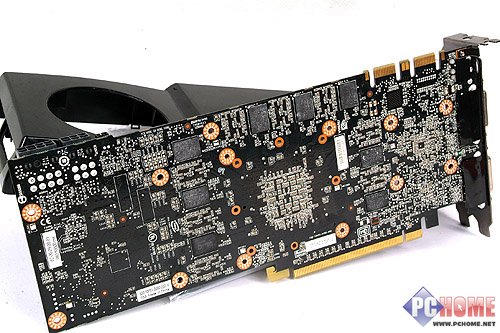

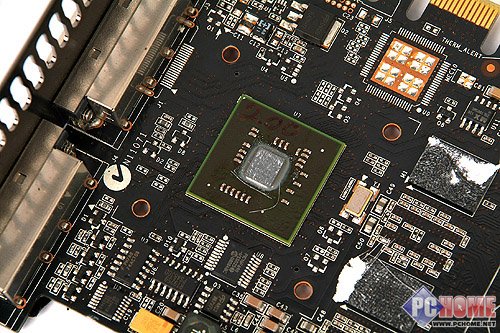

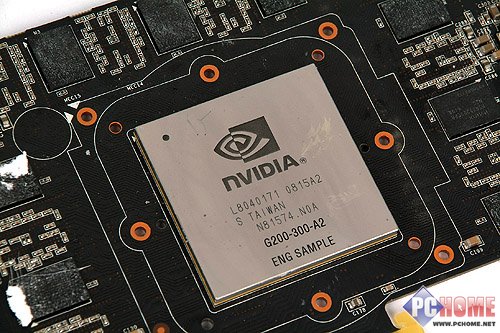

GTX 280采用的黑色PCB板，是NVIDIA高端产品的象征。正反面各有8颗GDDR3显存一共16颗，总容量达到1GB

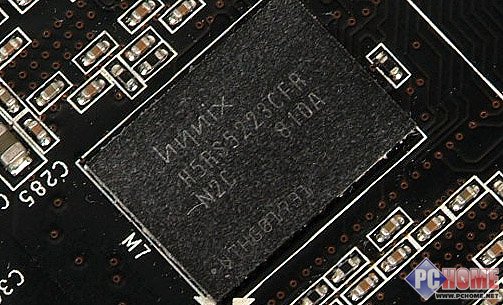

显存采用Hynix 0.8的GDDR3显存，额定工作频率为1200MHz，而GTX 280的额定显存频率为1107MHz，所以还留有一定的超频空间。

GTX 280的供电模块与以往NVIDIA的高端显卡大不相同，看不到以往那种大量电容矗立的情形，而采用了大量的陶瓷贴片电容，综合性能更好。供电电路采用VT1165MF控制芯片，最高支持6相供电技术。5块VT1165SF+2块VT238AWF电源芯片，内置了mosfet+驱动电路，组成5+2相供电电路。
